Кривая силы света – графическое представление распределения светового потока в пространстве. Частые обозначения КСС – символы, диапазоны значений, или конкретные значения углов распределения света.
Чем меньше угол распределения (если говорить по-другому, чем уже или более вытянуто вдоль вертикальной оси) тем более ярче будет световое пятно на поверхности. Также необходимо учитывать высоту, на который установлен светильник. Чем выше светильник, тем меньше будет освещенность, но выше площадь светового пятна. Какие типовые значения необходимо выбрать, будет зависеть уже от специфики вашего объекта.
Основные значения КСС
Нормативами, в ГОСТе 17677-82, описываются 7 основных типов КСС
|
Тип кривой силы света - Тип КСС
|
Зона направлений максимальной силы света |
||
|---|---|---|---|
| Изображение | Обозначение | Расшифровка | |
Тип кривой силы света - Тип КСС
Тип кривой силы света - Тип КСС
|
К
Зона направлений максимальной силы света
Зона направлений максимальной силы света
|
Концентрированная
|
0 - 15°
Обозначение
Обозначение
|
Тип кривой силы света - Тип КСС
Тип кривой силы света - Тип КСС
|
Г
Зона направлений максимальной силы света
Зона направлений максимальной силы света
|
Глубокая
|
0-30°; 180 –150°
Обозначение
Обозначение
|
Тип кривой силы света - Тип КСС
Тип кривой силы света - Тип КСС
|
Д
Зона направлений максимальной силы света
Зона направлений максимальной силы света
|
Косинусная
|
0-35°; 180 - 145°
Обозначение
Обозначение
|
Тип кривой силы света - Тип КСС
Тип кривой силы света - Тип КСС
|
Л
Зона направлений максимальной силы света
Зона направлений максимальной силы света
|
Полуширокая
|
35-55°; 145- 125°
Обозначение
Обозначение
|
Тип кривой силы света - Тип КСС
Тип кривой силы света - Тип КСС
|
Ш
Зона направлений максимальной силы света
Зона направлений максимальной силы света
|
Широкая
|
55- 85°; 125 - 95°
Обозначение
Обозначение
|
Тип кривой силы света - Тип КСС
Тип кривой силы света - Тип КСС
|
М
Зона направлений максимальной силы света
Зона направлений максимальной силы света
|
Равномерная
|
0 - 180°
Обозначение
Обозначение
|
|
Тип кривой силы света - Тип КСС
Тип кривой силы света - Тип КСС
|
С
Зона направлений максимальной силы света
Зона направлений максимальной силы света
|
Синусная
|
>70 - 90°; 110 - 90°
Обозначение
Обозначение
|
На рынке чаще всего производителями и потребителями применяются следующие значения угла светового потока
- К - 10°, 13°, 15°
- Ш - 160°
- Д - 120°
- Г - 60°
- С - 90°
Чаще остальных можно встретить в технических заданиях, сметах и ассортиментах производителей, «Ш» – широкую, «Д» – косинусную и «К» - концентрированную.
Также можно встретить дополнительную классификацию по виду условной экваториальной кривой силы света, регламентируемые в ГОСТе Р 55392.
| Изображение | Типы условных экваториальных КСС светильников |
|---|---|
|
Круглосимметричная |
|
Осевая |
|
Боковая |
|
Многолучевая |
|
Асимметричная |
Современные модели светодиодных светильников, производимые на рынке, конструкционно предусматривают простой и недорогой способ масштабно производить светильники с самыми разными типами КСС - засчет использования вторичной оптики, например выпуклых линз, монтируемых поверх светодиодов.
Правила подбора КСС
- Для освещения дорог, магистралей, площадей, тротуаров, улиц стоит использовать светильники с КСС типа «Ш» или «Л». Такой тип позволяет достичь равномерной засветки дорожного полотна без «слепых зон»
- Для общего освещения, офисно-административных помещений, небольших производственных помещениях и общественных зданий используйте светильники с КСС «Д»
- Если необходимо акцентировать освещение на рабочих местах офисных или производственных помещениях, а также на некоторых выставочных стендах стоит использовать светильники с КСС «Г»
- В качестве акцентного освещения, освещения отдельных объектов и выделения зон, например в архитектурном и интерьерном освещении, подсветки зданий и, подбирайте светильники с КСС типа «К»
- КСС «М» И «С» хорошо подойдут для паркового освещения, для созданиях приглушенного освещения, а также для использования в административных объектах и объектах общего пользования.
- Несмотря на устоявшиеся типы и правила подбора КСС, не стоит пренебрегать светотехническим расчетом. После него вы точно сможете наглядно убедиться в правильности подобранного оборудования и его количестве. Это будет касаться как КСС, так и остальных технических характеристик.
Примеры светильников и объектов с различными видами КСС
К (Концентрированная) – 10°

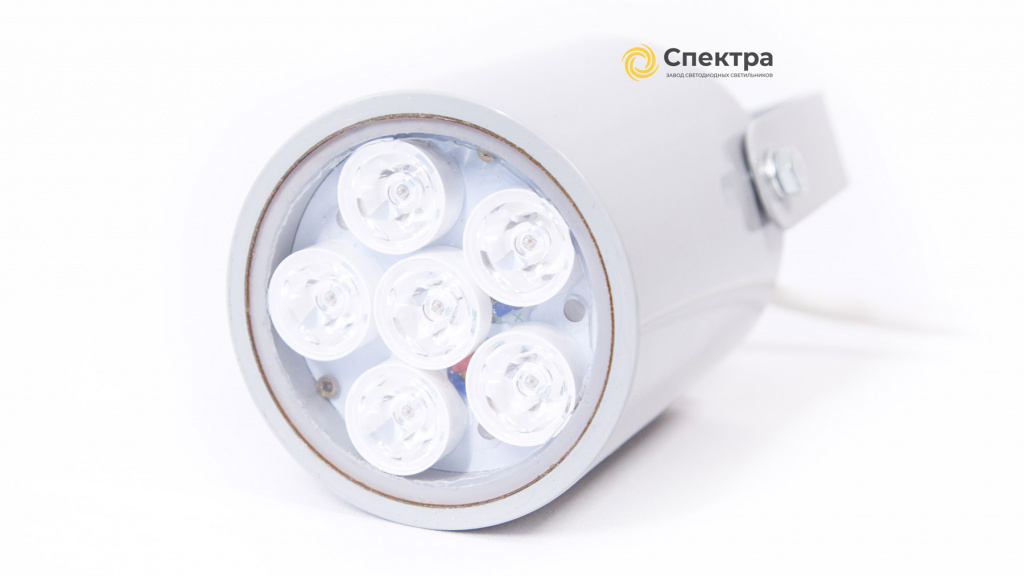

Модель: Спектр Фасад 15
Светильник:

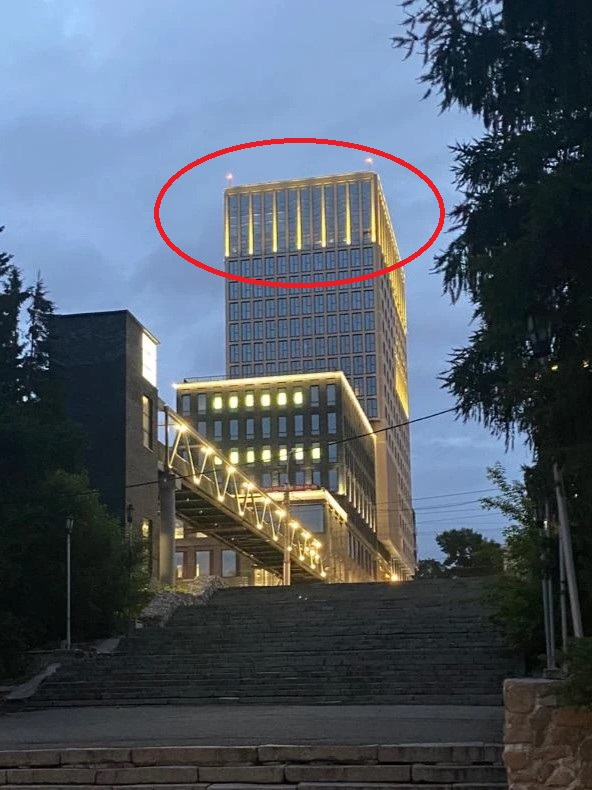

Пример объекта (акцентное освещение):
Применение: Архитектурная подсветка фасадов, акцентное освещение зданий и конструкций, где требуется узкий, направленный световой пучок для выделения деталей на расстоянии.
К (Концентрированная) – 13°

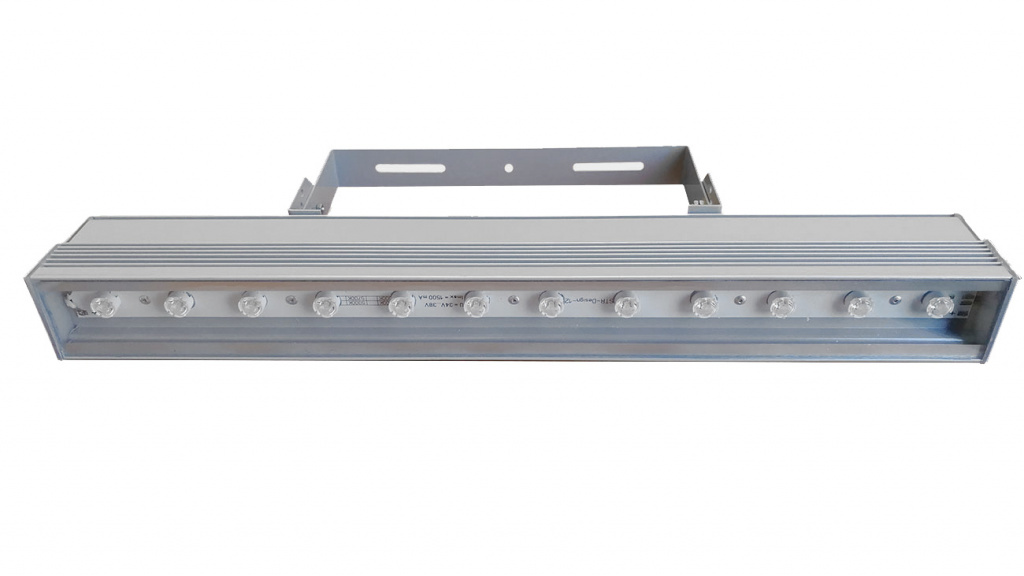

Модель: Спектр Фасад 52
Светильник:

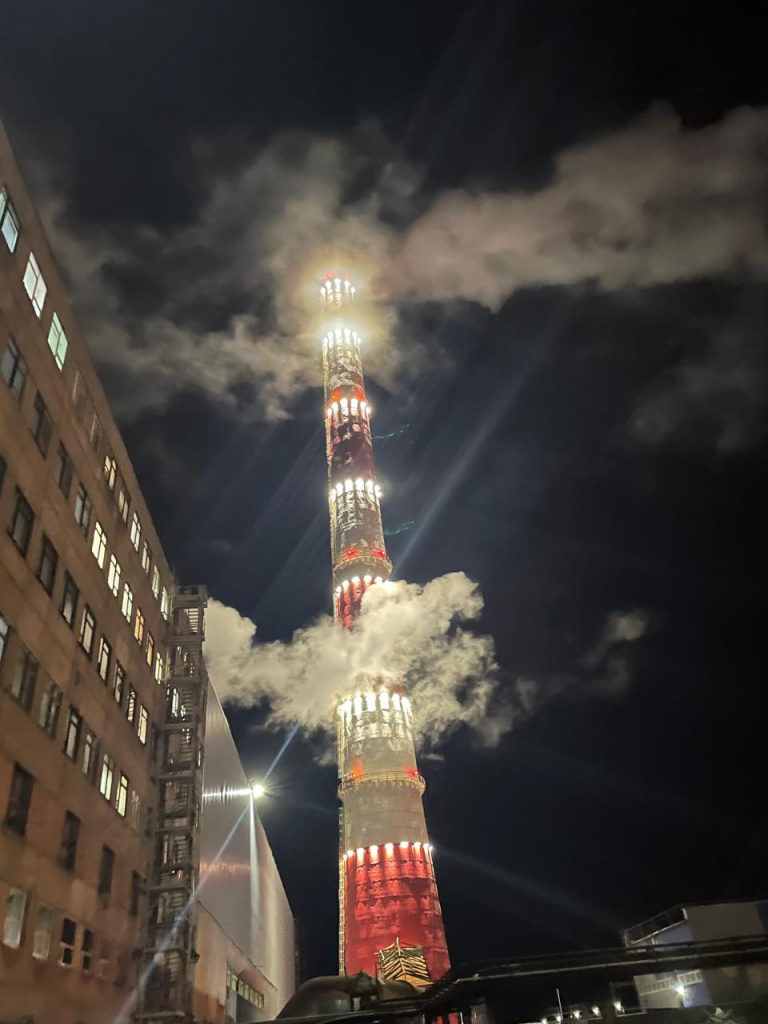

Пример объекта (архитектурная подсветка):
Применение: Архитектурная подсветка фасадов и зданий, акцентное освещение вертикальных поверхностей. Узкий угол 13° позволяет создавать выразительные световые акценты на архитектурных элементах.
К (Концентрированная) – 15°

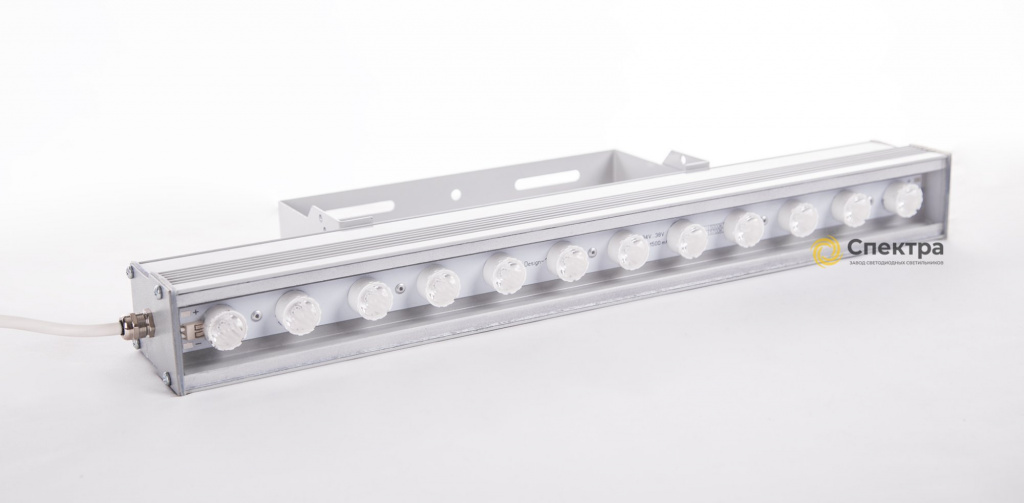

Модель: Спектр Фасад 28
Светильник:

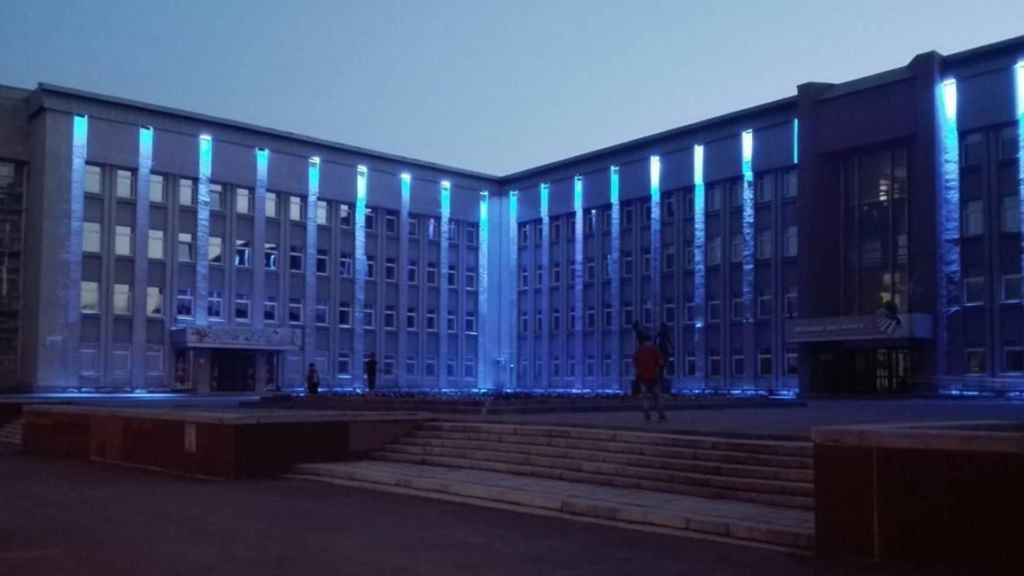

Пример объекта (архитектурная подсветка):
.jpg)
Применение: Архитектурная подсветка фасадов зданий, акцентное освещение вертикальных поверхностей и декоративных элементов. Угол 15° обеспечивает оптимальный баланс между шириной светового пятна и дальностью действия.
Д (Косинусная) – 120°

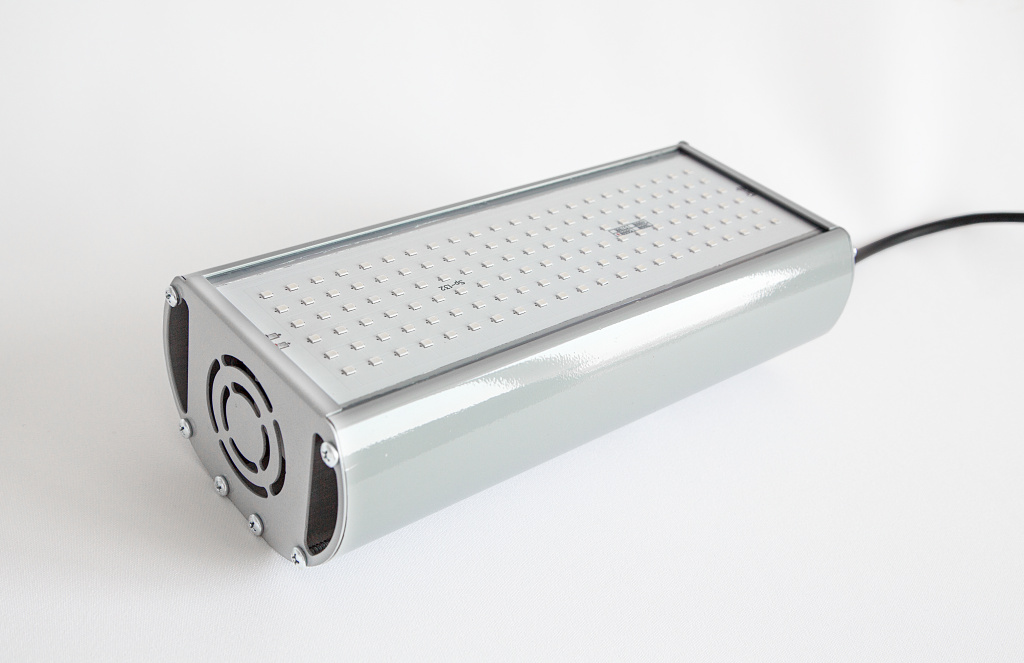

Модель: Спектр Пром 50 Премиум
Светильник:
Пример объекта (производственное помещение):
Применение: Производственные и складские помещения, цеха с высотой потолков до 6 метров. Косинусная кривая обеспечивает равномерное распределение света по рабочей поверхности без резких теней и засветок.
Ш (Широкая) – 125 * 75°

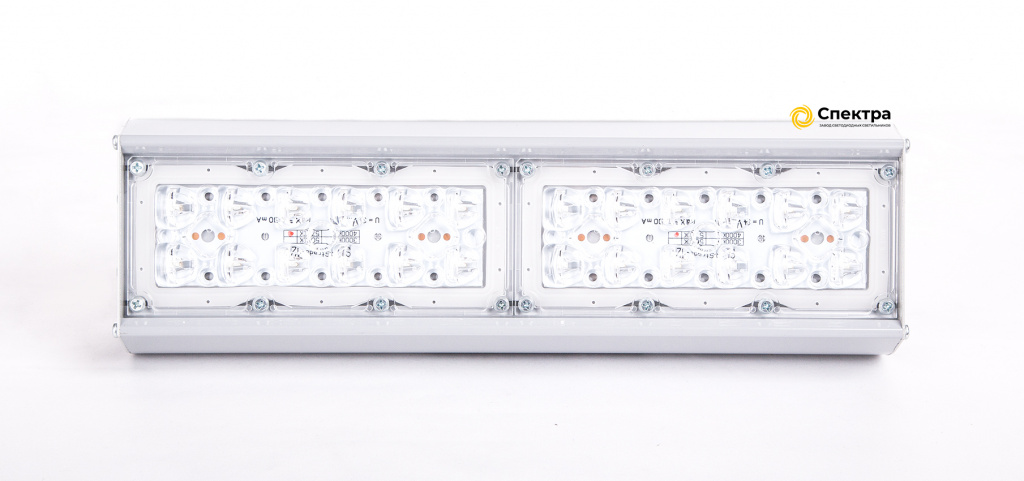

Модель: Спектр Магистраль 55 У
Светильник:

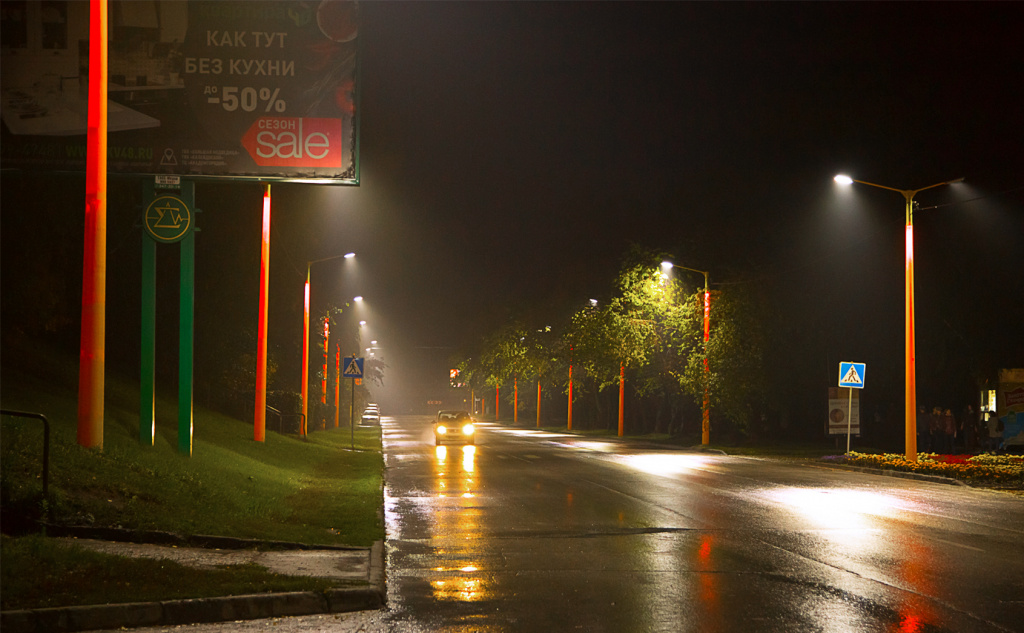

Пример объекта (уличное освещение):
Применение: Уличное освещение автомобильных дорог, магистралей, парковых зон и придомовых территорий. Широкая кривая силы света обеспечивает равномерное освещение дорожного полотна вдоль оси дороги, минимизируя «слепые зоны» и предотвращая засветку в небо.
Г (Глубокая) – 60°

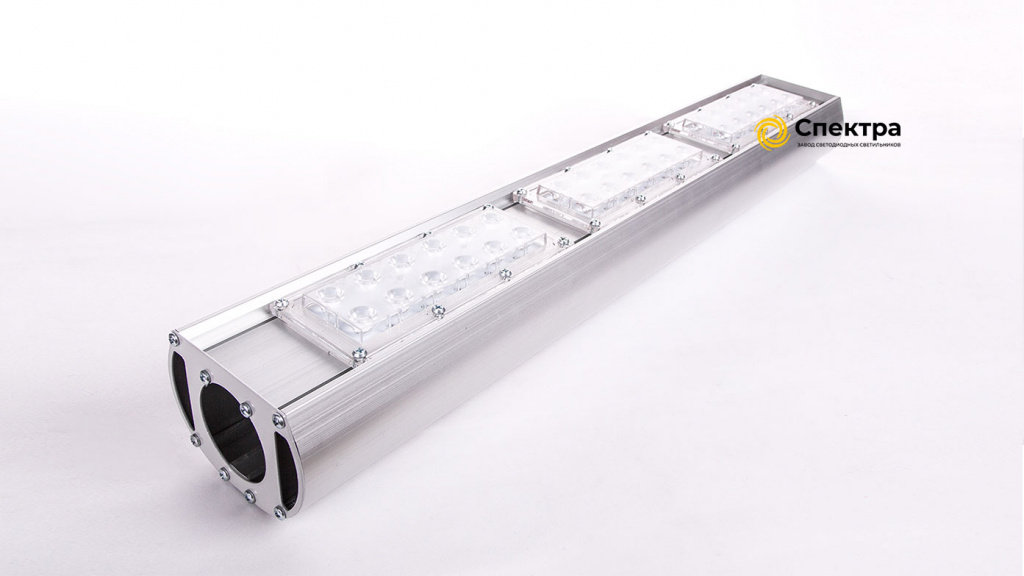

Модель: Спектр Дом 100 У
Светильник:
Пример объекта (производственный цех):
Применение: Производственные и складские помещения с высокими потолками (от 6–8 метров). Глубокая кривая силы света концентрирует световой поток строго под светильником, обеспечивая высокую освещенность рабочей зоны без бесполезной засветки стен и потолка.
С (Синусная) – 90°

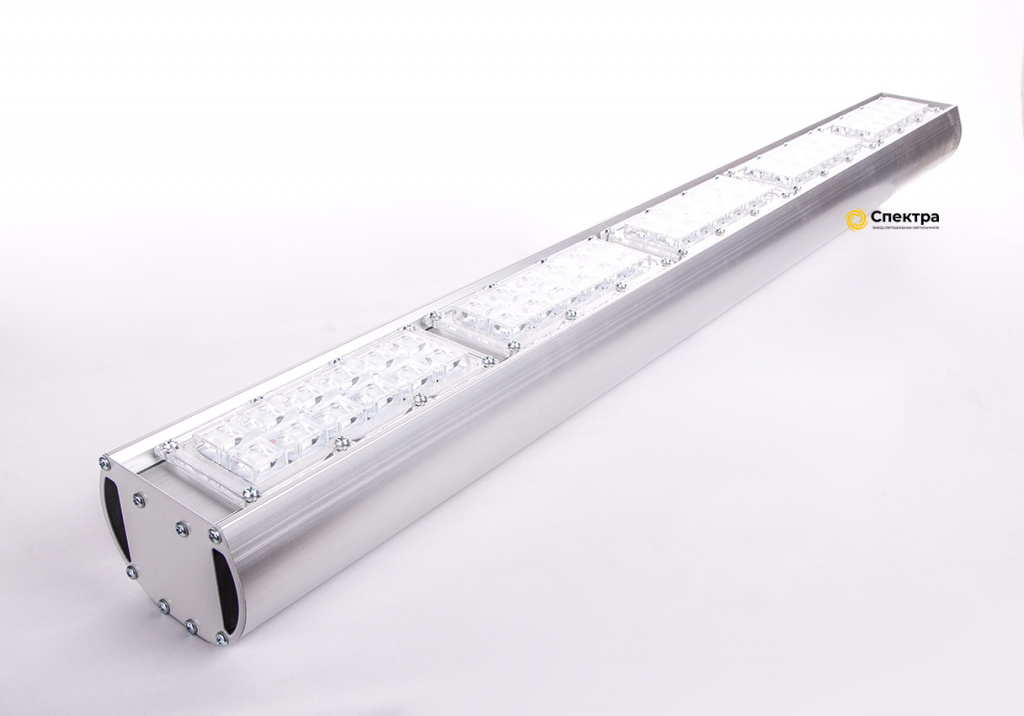

Модель: Спектр Дом 190 У
Светильник:
Пример объекта (архитектурное/парковое освещение):
Применение: Архитектурное и парковое освещение, территории общего пользования. Синусная кривая силы света обеспечивает мягкое, равномерное распределение потока с плавным спадом яркости к краям, что минимизирует блики и создает комфортную визуальную среду без резких теней.
